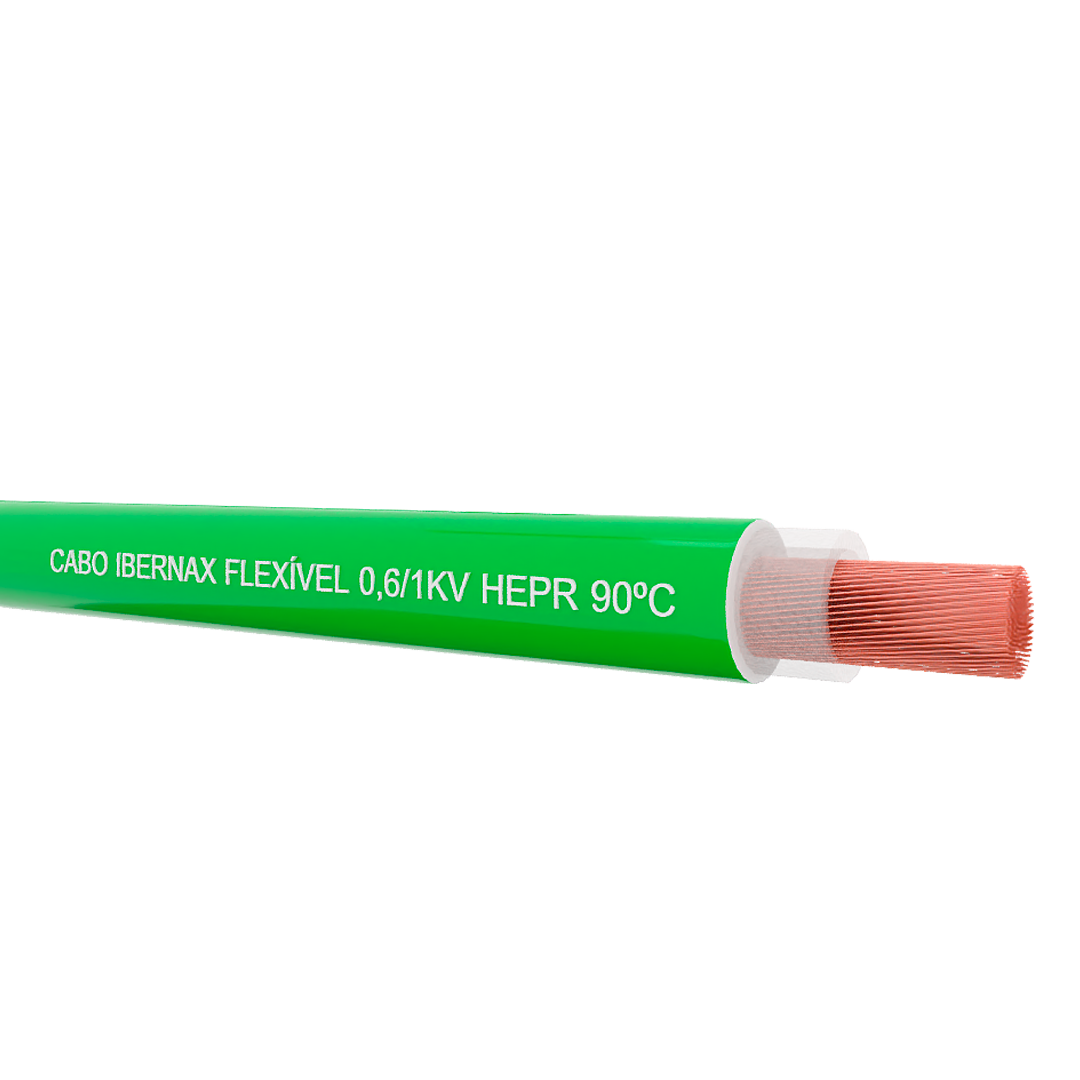

Cabo Ibernax Flexível 0,6/1kV HEPR 90ºC
Acondicionamento: Até 1 x 35,00 mm² serão acondicionados em rolos de 100 metros e bobinas. Acima desta seção os acondicionamentos serão feitos exclusivamente em bobinas.
Aplicação: Os Cabos Ibernax Flexível 0,6/1 kV HEPR 90ºC são utilizados como cabos de potência em instalações fixas, circuitos de alimentação e distribuição, entre outros. São destinados às instalações em eletrodutos ao ar livre e também em sistemas subterrâneos.
Cobertura: Composto termoplástico polivinílico PVC/ST2
Condutor: Condutor formado por fios de cobre eletrolítico nu, têmpera mole, com encordoamento classe 4.
Cores: Preto, Branco, Vermelho, Azul e Verde.
Isolação do Produto: Composto termofixo HEPR 90ºC
Normas Regulamentadoras: NBR 7286: Cabo de potência com isolação extrudada de borracha etilenopropileno (HEPR) para tensões de 1 kV à 35 kV. NBR 6251: Cabos de potência com isolação extrudada para tensões de 1 kV à 35 kV. NBR NM 280: Condutores de cabos isolados
Especificações Detalhadas
| Seção Nominal (mm²) | Diâmetro Nominal do Condutor (mm) | Espessura Nominal da Isolação (mm) | Espessura Nominal da Cobertura (mm) | Diâmetro Externo Nominal | Peso Total (kg/100 m) |
|---|---|---|---|---|---|
| 1,50 | 1,5 | 0,7 | 0,9 | 4,6 | 3,2 |
| 2,50 | 1,9 | 0,7 | 0,9 | 5,0 | 4,2 |
| 4,00 | 2,5 | 0,7 | 0,9 | 5,5 | 5,9 |
| 6,00 | 3,0 | 0,7 | 1,0 | 6,0 | 7,9 |
| 10,0 | 4,0 | 0,7 | 1,0 | 7,0 | 12,3 |
| 16,0 | 5,0 | 0,7 | 1,0 | 7,9 | 18,2 |
| 25,0 | 6,2 | 0,9 | 1,1 | 10,1 | 26,9 |
| 35,0 | 7,3 | 0,9 | 1,1 | 11,3 | 36,5 |
| 50,0 | 8,8 | 1,0 | 1,2 | 13,1 | 21,1 |
| 70,0 | 10,5 | 1,1 | 1,2 | 15,1 | 70,9 |
| 95,0 | 12,0 | 1,2 | 1,3 | 16,7 | 91,6 |
| 120,0 | 13,6 | 1,4 | 1,4 | 18,6 | 116,0 |
| 150,0 | 15,2 | 1,6 | 1,4 | 20,8 | 144,9 |
| 185,0 | 16,9 | 1,7 | 1,5 | 23,0 | 178,5 |
| 240,0 | 19,5 | 1,6 | 26,1 | 235,3 |
