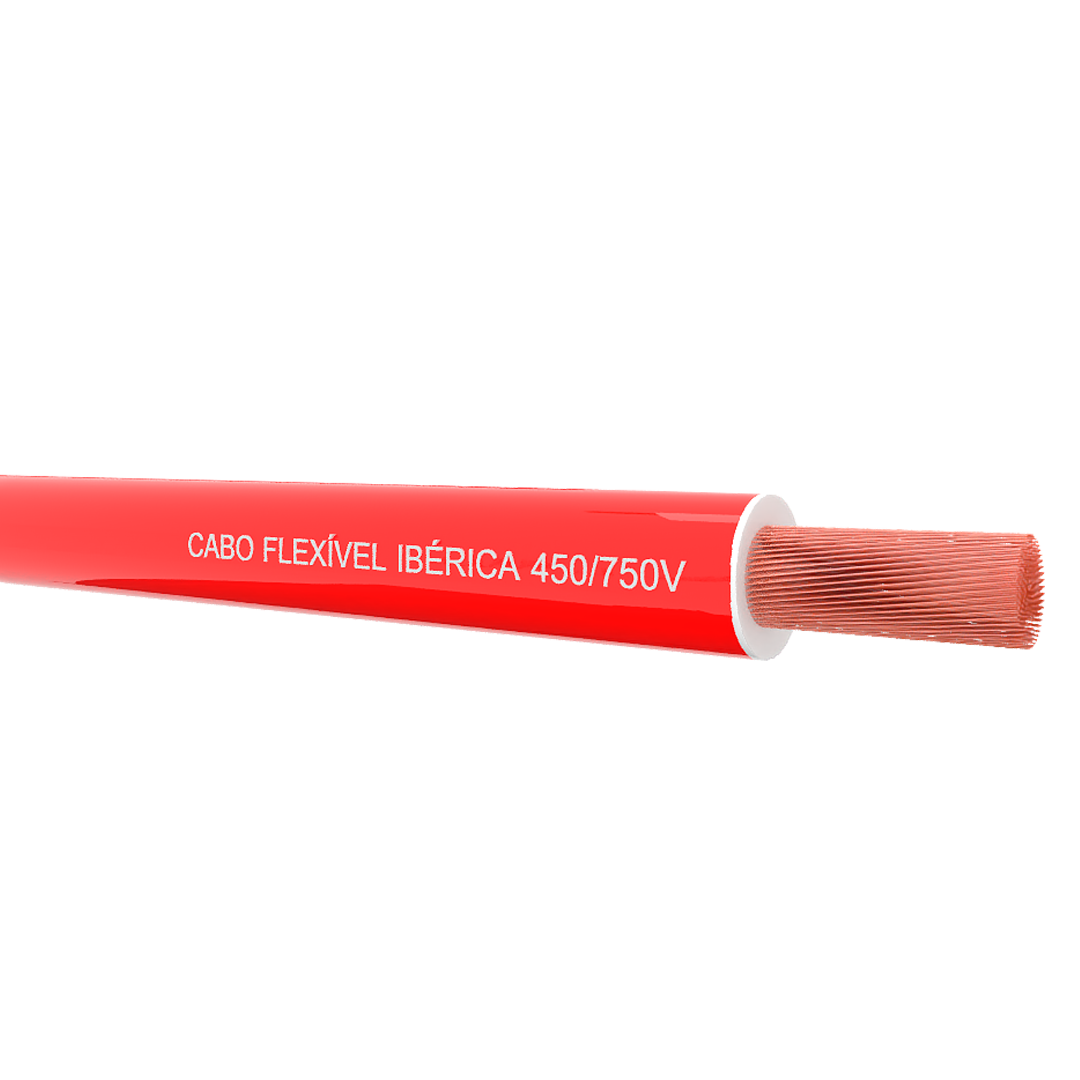

Cabo Flexível Ibérica 450/750V
Acondicionamento: Até 1 x 35,00 mm² serão acondicionados em rolos de 100 metros e bobinas. Acima desta seção o acondicionamento será feito exclusivamente em bobinas.
Aplicação: Recomendados para instalações internas fixas, Industriais, comerciais, residenciais, de luz e força e qualquer outra aplicação que exija do material a flexibilidade necessária para sua correta utilização, com tensões nominais de 450/750 V
Condutor: Condutor formado por fios de cobre eletrolítico nu, têmpera mole, com encordoamento classe 4 ou classe 5.
Cores: Preto, Branco, Vermelho, Azul, Verde, Amarelo, Cinza, Marrom e Verde/Amarelo.
Designação do Produto: Classe 4 de encordoamento: 247 NM 02-C4 BWF-B; Classe 5 de encordoamento: 247 NM 02-C5 BWF-B.
Isolação do Produto: Composto termoplásticos polivinílico PVC/A-BWF-B com características especiais quando a não propagação de chamas e auto extinção de fogo. Em toda a linha de flexíveis a camada externa é confeccionada em material extra deslizante, facilitando a instalação.
Normas de Instalação do Produto: Instalação de acordo com a NBR 5410.
Normas Regulamentadoras: NBR NM 247-3: Cabos isolados com policloreto de vinila (PVC) para tensões normais até 450/750 V, inclusive. NBR NM 280: Condutores de cabos isolados.
Recomendações de Uso: A temperatura máxima no condutor em uso normal deve ser 70ºC
Especificações Detalhadas
| Seção Nominal (mm²) | Diâmetro Nominal do Condutor (mm) | Espessura Nominal da Isolação (mm) | Diâmetro Externo Nominal | Classe de Encordamento | Peso Total (kg/100 m) |
|---|---|---|---|---|---|
| 0,50 | 0,9 | 0,6 | 2,1 | 4 | 0,8 |
| 0,75 | 1,1 | 0,6 | 2,2 | 4 | 1,1 |
| 1,00 | 1,2 | 0,6 | 2,4 | 4 | 1,3 |
| 1,50 | 1,5 | 0,7 | 2,8 | 4 | 2,0 |
| 2,50 | 1,9 | 0,8 | 3,3 | 4 | 3,0 |
| 4,00 | 2,5 | 0,8 | 3,9 | 4 | 4,6 |
| 6,00 | 3,0 | 0,8 | 4,4 | 4 | 6,3 |
| 10,0 | 4,0 | 1,00 | 5,7 | 4 | 11,1 |
| 16,0 | 5,0 | 1,00 | 6,7 | 4 | 16,8 |
| 25,0 | 6,2 | 1,20 | 8,5 | 4 | 25,3 |
| 35,0 | 7,3 | 1,20 | 9,7 | 4 | 34,7 |
| 50,0 | 8,8 | 1,40 | 11,6 | 4 | 49,6 |
| 70,0 | 10,5 | 1,40 | 13,2 | 4 | 68,7 |
| 95,0 | 12,0 | 0,60 | 15,2 | 4 | 90,6 |
| 120,0 | 13,6 | 1,60 | 16,8 | 4 | 114,2 |
| 150,0 | 15,2 | 1,80 | 18,8 | 4 | 143,2 |
| 185,0 | 16,9 | 2,00 | 20,9 | 4 | 177,0 |
| 240,0 | 19,5 | 2,20 | 23,9 | 4 | 234,8 |
